Kelebihan Produk Panduan Slide

Pakai - Bahan tahan:Alloy Carbon Alloy Steel Quenching (HRC 55+) + Penyaduran Chrome keras, Pakai - Prestasi tahan meningkat sebanyak 3 kali, rintangan suhu - 20 darjah ~ +150 darjah.
Ketepatan yang stabil:V - Struktur kombinasi pesawat, lurus kurang daripada atau sama dengan 0.005mm/1000mm, jurang laras hingga 0.002mm, galas beban berat meningkat sebanyak 40%.
Penyelenggaraan yang mudah:Self - Pelincir blok inlay adalah penyelenggaraan - percuma (kitaran jam 2000), pengurangan kos reka bentuk modular sebanyak 30%, 3 - jam selepas jualan cepat.

Perincian

Panduan slaid menggunakan bola, penggelek atau bahan geseran rendah -, yang dapat mengurangkan geseran dan mencapai operasi yang lancar dan bunyi yang rendah. Saiz dan bentuk boleh disesuaikan untuk memenuhi pelbagai ruang dan fungsi; Logam berkualiti tinggi dan reka bentuk yang munasabah memberikan kapasiti membawa beban yang kuat dan juga keupayaan gangguan anti -; Teknologi pembuatan lanjutan dan ketepatan tinggi untuk memenuhi keperluan peralatan ketepatan - tinggi; Rawatan Permukaan Khas, Pakai - tahan dan tahan lama, dengan struktur mudah yang boleh dikekalkan dengan mudah oleh pembersihan dan oiling harian.

Panduan gelongsor Jie Sheng Transmission digunakan secara meluas dalam alat mesin, barisan pengeluaran automatik, pembuatan semikonduktor, dan lain -lain. Guideways Sliding Transmission Jie Sheng menyediakan penyelesaian gerakan linear yang stabil dan boleh dipercayai untuk peralatan perindustrian berdasarkan ketukangan yang indah dan teknologi inovatif.

Rajah parameter produk

SokonganPenetapan	Dimensi aci	Dimensi (mm)														Berat (kg)
SokonganPenetapan	Dimensi aci	E	h	B	H	T	F	X	Y	C	θ	S1	a1	a2	d1	Berat (kg)
SBR10	φ10	15	18	30	13.5	4	12.4	4.7	8.9	22/20	60 darjah /80 darjah	5	8.5	φ4.5	4.5	1.10
SBR12	φ12	15	20.46	30	15	4.5	15	6	9.8	25/22	60/80 darjah	5	8.5	φ4.5	4.5	1.40
SBR13	中13	15	21	30	15	4.5	15	6	9.8	25/22	60 darjah /80 darjah	5	8.5	φ4.5	5.5	1.55
SBR16	φ16	20	25	40	17.8	5	18.5	8	11.7	30	60 darjah /80 darjah	6	9.5	φ5.5	5.5	2.56
SBR20	φ20	22.5	27	45	17.7	5	19	8	10	30	60 darjah /50 darjah	6.5	11	φ5.5	66	3.50
SBR25	φ25	27.5	33	55	21	6	21.5	8	12	35	60/50 darjah	6.5	11	φ6.6	6.6	5.30
SBR30	φ30	30	37	60	22.8	7	26.5	10.3	13	40	60 darjah /50 darjah	8.5	14	φ6.6	9	7.38
SBR35	φ35	32.5	43	65	26.6	8	28	13	15.5	45	60/50 darjah	8.5	14	φ9	9	9.68
SBR40	φ40	37.5	48	75	29.4	9	38	16	17	55	60 darjah /50 darjah	8.5	14	φ9	9	12.69
SBT50	φ50	47.5	62	95	38.8	11	45	20	21	70	60/50 darjah	12.5	19	Φ11	11	20.46

Jenis	SBR12S	SB10	SB12	SB13	SB16	SB20	SB25	SB30	SB35	SB40	SB50
Panjang standard (l)	SBR16S SBR20S SBR25S SBR30S	150 250 550 850	150 250 550 850	150 250 550 850	190 340 640 940	190 340 640 940	250 450 850 1250	450 850 1250 1450	460 660 860 1060	460 660 860 1060 1260	470 670 870 1070 1270
N	SBR35S	15	15	15	20	20	25	25	30	30	35
P	SBR40S	100	100	100	150	150	200	200	200	200	200
Panjang maksimum	SBR50S	4000	4000	4000	6000	6000	6000	6000	6000	6000	600

Penamaan unit	Dimensi												Berat
Penamaan unit	h	E	W	L	F	h1	0	B	C	S	L1	T	Berat
Sbr10uu	15	18	36	32	24	6	80 darjah	25	20	M5	10	7	65
Sbr12uu	17	20.5	41	39	28	7.5	80 darjah	28	26	M5	10	9	100
Sbr13UU	17	20	40	39	27.6	8.5	80 darjah	28	26	M5	10	8	100
Sbr16uu	20	22.5	45	45	33	10	80 darjah	32	30	M5	12	9	150
Sbr20uu	23	24	48	50	39	10	60 darjah	35	35	M6	12	11	200
SBR25UU	27	30	60	65	47	11.5	50 darjah	40	40	M6	12	14	450
Sbr30UU	33	35	70	70	56	14	50 darjah	50	50	M8	18	15	630
Sbr35uu	37	40	80	80	63	16	50 darjah	55	55	M8	18	18	925
Sbr40UU	42	45	90	90	72	19	50 darjah	65	65	M10	20	20	1330
SBT50UU	53	60	120	110	92	23	50 darjah	94	80	M10	20	25	3000
SBR16LUU	20	22.5	45	85	33	10	80 darjah	32	60	M5	12	9	300
SBR20LUU	23	24	48	96	39	10	60 darjah	35	70	M6	12	11	400
Sbr25LUU	27	30	60	130	47	11.5	50 darjah	40	100	M6	12	14	900
Sbr30luu	33	35	70	140	56	14	50 darjah	50	110	M8	18	15	1260
SBR40LUU	42	45	90	175	72	19	50 darjah	65	140	M10	20	20	2660

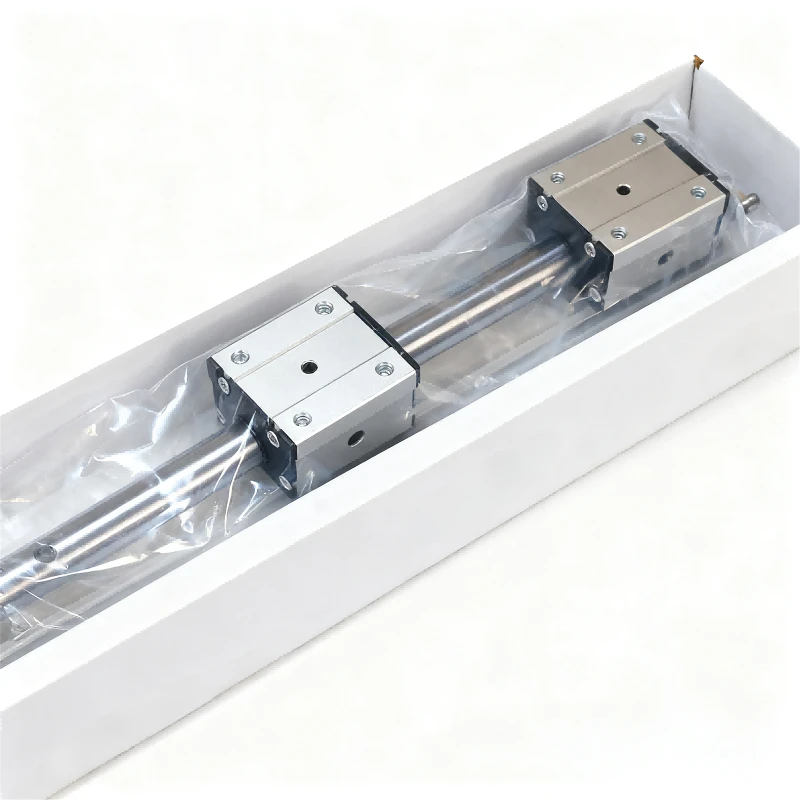

Paparan produk

Aplikasi senario

Permohonan Guideways SBRSliding yang luas

Jualan langsung kilang, jangan ragu untuk membeli

Hantar pertanyaan sekarang

Mekanisme talian pengeluaran automatik

Rel penghantar disesuaikan untuk komponen elektronik dan bahagian kecil, menggunakan sokongan ketat - tinggi untuk menstabilkan beban bahan kerja. Membolehkan pengangkutan barisan pemasangan yang berterusan dengan pemasangan mudah untuk penggunaan talian pengeluaran yang cepat.

Komponen Auxiliary Alat Mesin CNC

Mikro - Panduan Pelarasan Rails untuk pemegang alat dan slaid kedudukan bahan kerja pada mesin penggilingan dan pemusnahan. Memenuhi keperluan medium - ke - keperluan ketepatan tinggi (gred G6) untuk non - peringkat pemesinan kritikal, mengimbangi kos - keberkesanan dengan kepraktisan.

Sistem Percetakan dan Pembungkusan

Panduan Feed Kertas/Filem untuk mesin pelabelan dan peralatan pembungkusan padat. Operasi yang lancar meminimumkan kesesakan bahan, memastikan kelajuan suapan yang konsisten dan kestabilan kedudukan untuk meningkatkan kecekapan pembungkusan.

Komponen gelongsor jentera kayu

Panduan gelongsor Workbench untuk gergaji panel dan mesin pengamplasan. Direka untuk menahan beban sederhana semasa pemprosesan kayu, memakai sifat tahan - mengurangkan degradasi panduan sambil mengekalkan ketepatan kedudukan meja kerja untuk meningkatkan kualiti kayu.

Sistem gerakan peranti perubatan

Rel ketinggian dan lateral untuk katil pemulihan dan katil kejururawatan. Operasi meluncur dan senyap yang lancar meningkatkan keselesaan pesakit sementara kebersihan, mudah - Reka bentuk bersih memenuhi keperluan sanitasi klinikal.

Peralatan automasi perindustrian

Komponen panduan untuk mesin penyortiran padat dan peralatan dispensing. Struktur padat menampung ruang pemasangan terhad, dengan kos - penyelesaian yang berkesan memenuhi permintaan belanjawan untuk kecil - ke - sistem automasi sederhana.

Pembungkusan dan pengangkutan

Perlindungan pembungkusan

Panduan Rails yang disalut dengan karat - Filem bukti untuk mengelak liang; Slider secara individu dibungkus dalam beg statik anti -. Karton penuh menggunakan lima - Lapisan Kotak Beralih + Epe Cushioning, dengan pengangkutan udara kurang daripada atau sama dengan 30kg dan laut kurang daripada atau sama dengan 50kg. Affix Moisture - label amaran bukti. Untuk pengangkutan laut eksport, tambah IPPC - palet kayu yang mematuhi dengan pengeringan yang dimeteraikan di dalam kadbod.

Logistik dan pengangkutan

Untuk pengangkutan udara, pilih laluan langsung dengan pembungkusan yang mematuhi (tiada tepi tajam, kejutan - tahan). Untuk barang laut, gunakan bekas kering dengan barangan yang disusun kurang daripada atau sama dengan 3 lapisan, dijamin pada palet (lebih besar daripada atau sama dengan 10cm dari tanah). Memaklumkan masa penyampaian (udara: 3-10 hari; laut: 15-45 hari) dan memberi nasihat apabila pemeriksaan ketibaan.

Resit dan penyimpanan

Periksa pembungkusan dan tanda semasa ketibaan. Buka kotak untuk mengesahkan kuantiti dan memeriksa rel panduan (tiada kerosakan, slider licin). Melaporkan isu dengan segera. Simpan landasan panduan yang tidak disusun di kawasan yang kering dan berventilasi lebih besar daripada atau sama dengan 15cm dari tanah, jauh dari cahaya matahari. Aktifkan dalam masa satu bulan; Re - Memeriksa pencegahan karat jika disimpan lebih lama.

Panduan penyelenggaraan

Panduan Penyelenggaraan Panduan TBRSliding

Penyelenggaraan rutin

Pembersihan harian rel panduan dan kawasan sekitar slider menggunakan berus lembut atau udara termampat untuk menghilangkan serpihan (memberi perhatian khusus dalam persekitaran berdebu). Setiap dua minggu, lap permukaan kereta api dan pelepasan slider dengan alkohol anhydrous untuk menghilangkan residu gris. Pilih pelincir mengikut keadaan operasi (litium - gris berasaskan untuk suhu ambien, tinggi - jenis tahan suhu untuk keadaan tinggi, dan minyak pelincir untuk aplikasi kelajuan tinggi -). Secara rutin menambah gris setiap dua minggu; Untuk peralatan operasi yang berterusan, ulangi mingguan. Suntikan gris sehingga sedikit melimpah dari kedua -dua hujung gelangsar.

Pemantauan keadaan dan pengurusan kesalahan

Pemeriksaan rutin: Pemeriksaan harian untuk bunyi yang tidak normal semasa operasi slider dan suhu permukaan kereta api yang berlebihan. Segera menghentikan operasi dan menyiasat apabila mengesan isu.
Pemeriksaan berkala: Pengesahan mingguan panduan kereta api. Penilaian bulanan slider - Pelepasan panduan dan paralelisme antara rel berpasangan untuk memastikan tiada penyimpangan yang ketara.
Resolusi Kesalahan: Untuk jamming slider, membongkar dan membersihkan raceway dan bola. Gantikan komponen yang rosak, menyusun semula, dan memohon semula gris. Untuk calar permukaan cetek pada rel panduan, menggilap dan memohon semula gris; Goresan yang mendalam memerlukan penggantian kereta api langsung.

Penyelenggaraan untuk waktu henti yang dilanjutkan

Sekiranya peralatan tetap tidak aktif selama lebih dari satu bulan, pindah slider ke pusat kereta api. Sapukan karat - minyak pencegahan ke komponen kritikal kedua -dua landasan dan slider panduan, kemudian tutup dengan topi habuk. Sebelum penyambung semula, membersihkan landasan panduan dan menambah pelincir.

Hubungi kami

Soalan Lazim

S: Bagaimana saya mendapat harga?

A: Kami biasanya akan memberikan sebut harga dalam masa 24 jam selepas menerima pertanyaan anda (tidak termasuk hujung minggu dan cuti). Sekiranya anda memerlukan harga dengan segera, sila hantarkan e -mel atau hubungi kami melalui platform dengan cara lain supaya kami dapat memberikan anda sebut harga secepat mungkin.

S: Jika terdapat masalah teknikal semasa memasang dan menggunakan produk anda, bolehkah anda memberikan bantuan yang sesuai?

A: Tiada masalah! Pasukan sokongan teknikal kami sentiasa bersedia untuk melayani anda. Sama ada melalui komunikasi mel E -, atau dengan bantuan komunikasi dalam talian, kami akan menjadi kali pertama bagi anda untuk menyelesaikan masalah ini, dengan pengetahuan profesional dan pengalaman yang kaya, untuk menyelesaikan semua masalah teknikal yang anda hadapi dalam pemasangan dan penggunaan.

S: Saya ingin mengetahui masa penghantaran Panduan Linear SBR syarikat anda tentang berapa lama?

A: Jika ia adalah spesifikasi biasa dan gudang kami mempunyai stok panduan linear TBR, kami boleh mengatur penghantaran dalam masa 2 hingga 3 hari bekerja selepas anda melengkapkan pesanan. Sekiranya anda memesan kereta api panduan yang disesuaikan, bergantung kepada kerumitan penyesuaian, biasanya akan mengambil masa 7 hingga 10 hari bekerja untuk menyelesaikan pengeluaran dan penghantaran. Sepanjang proses keseluruhan, kami akan mengatur seseorang untuk mengikuti kemajuan logistik, dan maklum balas tepat pada masanya kepada anda maklumat dinamik perintah itu.
